使用環境條件

a、環境溫度上限+40 C，下限-25 C;

b、海拔高度不超過1〇〇〇ti;

c、空氣相對濕度日平均值不大于95%,月平均值不大于90%;水蒸氣日平均值不大于2. 2X10M;

d、周圍空氣不受腐蝕或可燃?xì)怏w，水蒸氣等明顯污染；

e、無經常性的劇烈震動。

用途

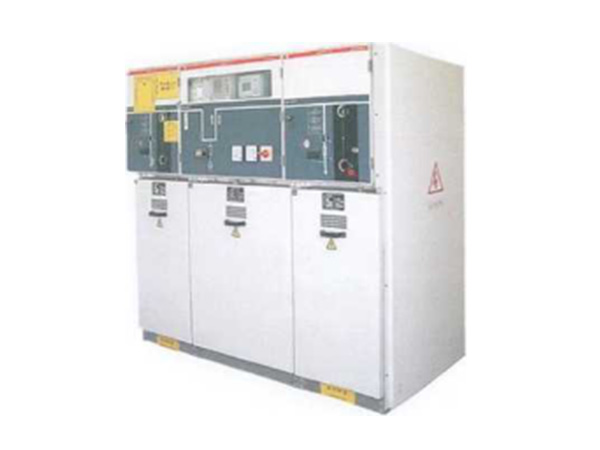

HXC12型高壓開關柜(簡稱環網柜)系三相交流額定電壓1〇kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設 備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起接受、分 配和保護作用，也適用于箱式變電站中。

符合標準

1、GB3906《3. 6^40. 5kV交流金屬封閉開關設備》

2、GB3804《3.6-40.5kV高壓交流負荷開關》

3、IEC-298《交流金屬封閉開關設備和控制設備》

4、IEC-420《高壓交流負荷開關一熔斷器組合電器》

結構特點

1、HXGN~12型環網柜骨架采用國外先進技術的型材拼裝而成，整體結構牢固，柜體的頂部為母線室，母線室$ 面為儀表室，柜體的中上部為負荷開關安裝位置，下部為電流進出線和安裝其他元件(如CT. PT)。每個室可靠的隔 開。

2、主開關引進意大利先進技術具有靜觸頭絕緣罩的FN25-10D/630型真空式負荷開關和FN25-10RD/125型負荷開

關，其開關額定開斷電流次數高，滅弧性能穩定可靠。FN12A—100也可安裝壓氣式負荷開關。

3、柜體具有完整的防止電氣誤操作裝置。

4、柜體體積小、占地少、安全可靠。
